Meritev izolacije zagotavlja informacije o stanju električne izolacije in s tem tudi o morebitnih okvarah izolacije, kot so plazeči tokovi, odvodni tokovi ali poti uhajavih tokov.

Merjenje izolacijske upornosti je preskus električnih naprav, motorjev in generatorjev, tako imenovanih preskuševancev, ki je zakonsko predpisan v standardih VDE. S tem diagnostičnim testom lahko z merilno napravo ocenimo stanje izolacije v električnih sistemih in strojih. Morebitne napake na izolaciji se prepoznajo v zgodnji fazi, s čimer se prepreči nevarnost za ljudi in stroje.

Zlasti pri namestitvi novega stroja merjenje izolacijske upornosti zagotavlja, da izolacija izpolnjuje zahteve in da je mogoče sistem varno upravljati.

Kaj se preverja?
Kaj so preskuševanci?

Električni sistemi
Stikalne omarice
Električni motorji
Generatorji
Transformatorji

Merjenje izolacijske upornosti - preprosto, toda učinkovito!

Merjenje izolacije je preprost, vendar izjemno učinkovit preskus. Izolacijsko upornost je treba izmeriti pri enosmerni napetosti. Preskusna napetost mora biti enaka nazivni napetosti sistema, ko je merilna naprava obremenjena z 1 mA.

Merjenje izolacijske upornosti (osnovne izolacije) med deli in prevodnimi komponentami, ki se jih lahko dotaknete in so priključene na zaščitni vodnik.
Merjenje izolacijske upornosti med aktivnimi prevodnimi deli in prevodnimi deli, ki se jih je mogoče dotakniti in ki niso povezani z zaščitnim vodnikom.

Zabeleži se upornost izolacijske trdnosti električnih navitij. Z enosmernim tokom se meri izolacijska upornost proti zemeljskemu potencialu. Analizirana je zmogljivost odvajanja in odvajani tok izolacijskega sistema. Izolacijska upornost nato zagotavlja informacije o stanju izolacije.

Postopanje pri merjenju izolacijske upornosti:

Dele, ki jih je treba preskusiti, odklopite od napajalne napetosti, pri čemer upoštevajte pet varnostnih pravil.
Ozemljitev

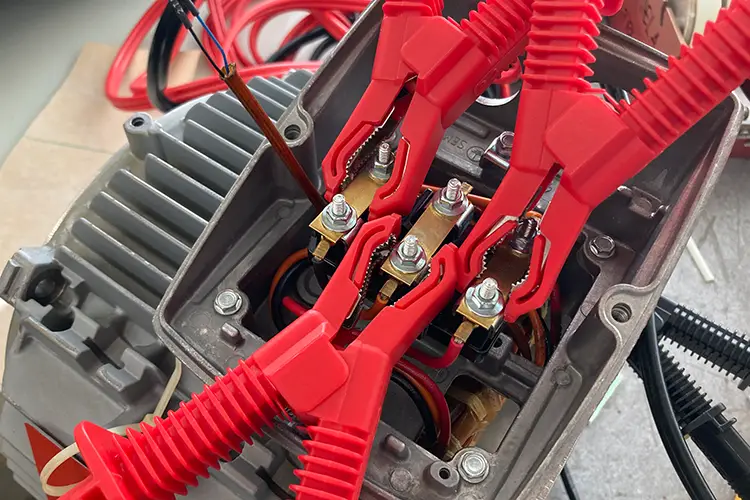

Priključitev naprave za merjenje izolacije
Meritev se izvede z enosmerno napetostjo (merilna/preizkusna napetost) in merjenje nastale izolacijske upornosti
Dokumentiranje in analiza rezultatov

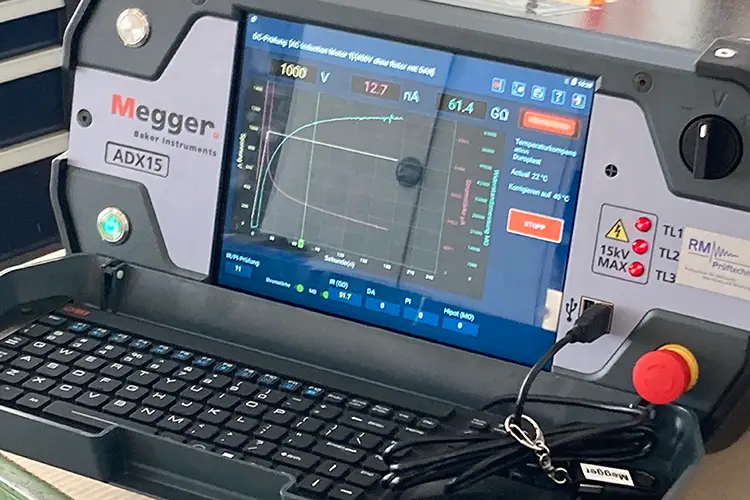

baker

→ Pomembno: Vrednost izolacijske upornosti je odvisna od različnih dejavnikov. Na primer vrste materiala, temperature, vlažnosti in umazanije.

Naši strokovnjaki izračunajo upornost na podlagi padca napetosti na izolaciji. Da bi dobili primerljive vrednosti, traja meritev natančno 60 sekund v skladu s standardom VDE 0100 del 410. Pri merjenju polarizacijskega indeksa se preskusna napetost dovaja 600 sekund. Tako imenovani polarizacijski indeks se nato izračuna iz razmerja obeh izmerjenih vrednosti (10 min/1 min).

Industrijske standardne meritve za merjenje izolacijske upornosti

V industrijskem sektorju veljajo predpisi za naprave, ki zahtevajo izolacijsko upornost 1000 ohmov na volt napetosti pri temperaturi navitja 25 °C. Te meritve se izvajajo na elektromotorjih, generatorjih in drugih električnih napravah (preskuševalci). Nizka vrednost izolacije ali polarizacijski indeks pod dva je lahko pokazatelj poškodovane ali okvarjene izolacije. To vodi do kratkih stikov ali drugih neželenih učinkov. V primeru slabih vrednosti izolacije in nizkih vrednosti polarizacijskega indeksa je prvi ukrep čiščenje in sušenje stroja.
Obe meritvi, izolacijska upornost in merjenje polarizacijskega indeksa, sta glavni merili za preventivno vzdrževanje vaših strojev in sistemov.

Visoka izolacijska vrednost: Izolacija zelo dobra | učinkovita, uspešna
Nizka izolacijska vrednost: Izolacija poškodovana ali okvarjena | kratki stiki, nedelovanje

Vzroki za odpoved izolacije

Razlogov za poslabšanje izolacije je lahko več:

Električni vzroki: Nepravilno delovanje stroja.
Mehanski vzroki: Pogosto vklapljanje in izklapljanje, vibracije zaradi neravnovesja, udarci, trki
Kemični vzroki: Prah, olja, hlapi v bližini stroja
Toplotni vzroki: Delovanje pri ekstremnih temperaturah
Vplivi okolja: Umazanija, vlaga

Izkoristite strokovno znanje podjetja Baumüller Services

Naši strokovnjaki imajo obsežno strokovno znanje in izkušnje na področju merjenja izolacijske upornosti. Za pripravo izvedenskih poročil uporabljamo najsodobnejšo opremo. Na podlagi tega pripravimo podrobna priporočila za ukrepanje in svetujejo pri izvajanju.
S strankami sodelujemo v partnerstvu, da bi razumeli njihove posebne zahteve in jim ponudili prilagojene rešitve.

Preverjanje izolacijskih lastnosti kablov, vodov in povezav
Meritve izolacije na že nameščenih sistemih, da se zagotovi njihovo pravilno delovanje.
Merjenje izolacije v skladu z ustreznimi standardi in predpisi, kot je DIN VDE 0100-600.
Najnovejši in stalno optimizirani standardi zagotavljajo, da so vse meritve opravljene pravilno
Kakovost in natančnost zagotavljata najboljše rezultate za naše stranke

Naš cilj je strankam zagotoviti celovit pregled stanja izolacije njihovih električnih sistemov. Z veseljem vam bomo pomagali pri sprejemanju potrebnih ukrepov za izboljšanje varnosti in učinkovitosti vašega stroja. Poleg tega podjetje Baumüller Services ponuja tudi svetovalne storitve na področju merjenja izolacijske upornosti.
Na podlagi naših izkušenj priporočamo redno vzdrževanje električnih sistemov, motorjev in generatorjev. Le stalno spremljanje vrednosti izolacije pomaga prepoznati spremembe s časom in sprožiti ustrezna popravila.

Proizvodnja tuljav - profesionalno navitje za vaše motorje

Če se tuljava ali navitje zlomi in ga ni več mogoče popraviti, izdelamo sklope tuljav, pripravljene za vgradnjo, in popolnoma nova navitja, ki so popolnoma prilagojena vašim potrebam.
Kakovost obdelave je podrobno dokumentirana v skladu z veljavnimi standardi.

Več informacij o naši proizvodnji tuljav najdete tukaj.

Vsi procesi za navitje

prevzemni pregled
demontaža in diagnostika
evidentiranje vseh ustreznih podatkov o navitju
čiščenje in sušenje (izolacija in laminirano jedro)
odstranitev toplotne izolacije
nova izdelava navitja
vgradnja tuljave
pregled (upori in izolacija)
impregnacija z vakuumskim tlakom
merjenje upornosti navitja in izolacijske upornosti
ponovna montaža in izhodni pregled
končno poročilo z vsemi rezultati meritev
