Merjenje delne razelektritve: Ukrepajte, preden se stroji ustavijo!

Merjenje delne razelektritve

Stalna razpoložljivost visokonapetostne tehnologije in srednjenapetostnih strojev, kot so generatorji in motorji, ima pomembno vlogo pri zagotavljanju varnega delovanja in preprečevanju nepričakovanih izpadov proizvodnje.

Če so izolacijski materiali okvarjeni, lahko razelektritve povzročijo resno škodo in okvare strojev ter predstavljajo veliko nevarnost za zaposlene.

Da bi se izognili prav temu scenariju, priporočamo, da preverite stanje izolacijskih materialov v celotni življenjski dobi vaših visokonapetostnih strojev in napajalnih kablov. Naši strokovnjaki v podjetju Baumüller Services imajo veliko izkušenj na področju visokih napetosti ter merjenja in testiranja delnih razelektritev, zato vam bodo z veseljem pomagali.

Stalna razpoložljivost visokonapetostnih in srednjenapetostnih strojev, vključno z generatorji, motorji in energetskimi transformatorji, ima pomembno vlogo pri zagotavljanju varnega delovanja in preprečevanju nepričakovanih izpadov proizvodnje. Okvare izolacije lahko privedejo do nevarnih situacij in resnih poškodb ter posledično do visokih stroškov. Da bi to tveganje čim bolj zmanjšali, morate v celotni življenjski dobi stroja preverjati stanje izolacije.

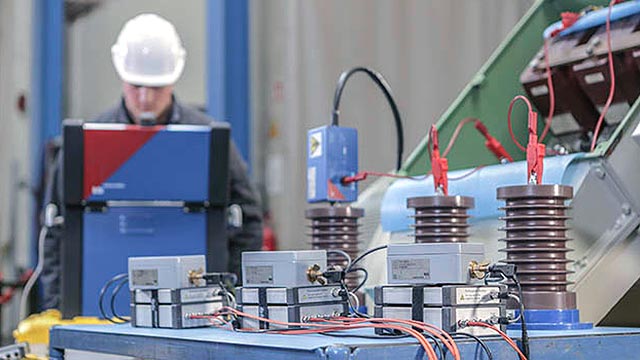

Kaj so delne razelektritve?

Kaj so delne razelektritve

V skladu s standardom IEC 60270 so delne razelektritve merljive električne razelektritve, ki se pojavijo v izolacijskih materialih in lahko povzročijo postopno odpoved izolacije visokonapetostnih strojev.

Običajno se pojavljajo v električnih napravah ali sistemih, ki so izpostavljeni visoki električni napetosti, kot so generatorji, električni kabli ali stikalne naprave.

S preskusom lahko izmerimo obstoj in količino razelektritev v sistemu. To običajno storimo s spremljanjem električnih signalov, ki nastanejo med delnimi razelektritvami.

Kako pride do delnih razelektritev?

Delne razelektritve lahko nastanejo v plinastih, tekočih in trdnih izolacijskih materialih, zlasti če so ti izpostavljeni visokim električnim poljem. Za to so odgovorne votline, pa tudi razpoke ali inkluzije v trdnih ali tekočih električnih izolatorjih.

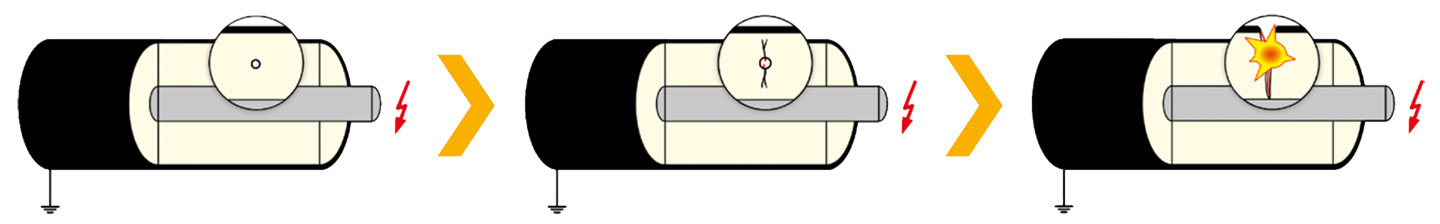

Kako pride do delnih razelektritevg

Napaka v izolacijskem sistemu

Onesnaženost, inkluzija

Oslabitev izolacijskega sistema

Širjenje zaradi delne razelektritve

Odpoved izolacijskega sistema

Preboj



Vrste delnih razelektritev

Zunanje delne razelektritve

Vir napake zunaj izolacijskega sistema: npr. v plinih, onesnaženje izolacijske površine, ostri robovi ali ostri vogali

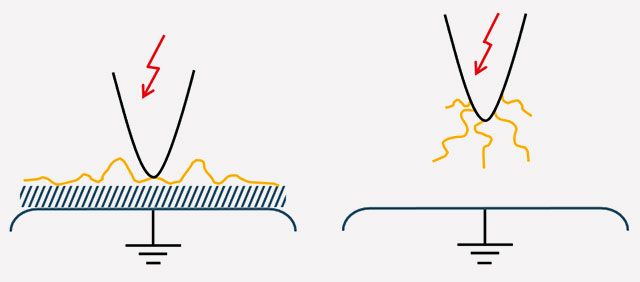

Zunanje delne razelektritve

Koronska razelektritev (levo) in površinska razelektritev

Notranje delne razelektritve

Vir napake v izolacijskem sistemu: npr. inkluzije, votline in umazanija v navitju

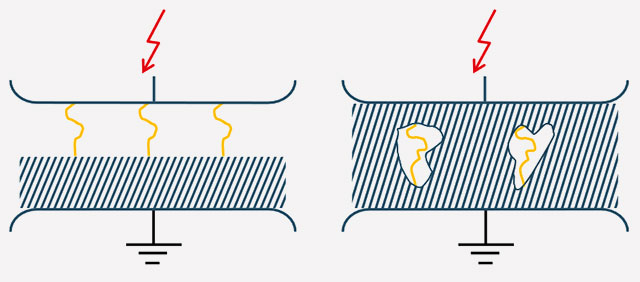

Notranje delne razelektritve

Notranje razelektritve v večplastnem materialu (levo) in inkluzije, votline



Pozor, visoka napetost: Vzroki za delne razelektritve?

Delne razelektritve so eden najpogostejših vzrokov za poslabšanje izolacijskega sistema električnih strojev. Izbira pravega merilnega sistema DR je ključ do natančnega zaznavanja delnih razelektritev v vseh preskusnih okoljih.

  1. Staranje visokonapetostne izolacije zaradi različnih obremenitev
  2. Razvoj notranjih in zunanjih napak v izolaciji navitja
  3. Uporaba kritičnih delnih razelektritev
  4. Nadaljnje poškodbe izolacijskega sistema

Preventivno vzdrževanje in vzdrževanje glede na stanje zagotavlja zanesljivo delovanje in podaljšuje življenjsko dobo vaših strojev

Ali je merjenje delne razelektritve zanesljiva metoda?

Merjenje in analiziranje delnih razelektritev (DR) ter testi delnih razelektritev so se izkazali kot zanesljive metode za odkrivanje napak v izolacijskem sistemu električne opreme, energetskih kablov, visokonapetostnih motorjev in generatorjev v zgodnji fazi, preden poškodbe privedejo do okvar.

Meritve se običajno izvajajo pri višjih napetostih ali napetostnih konicah, da se visokonapetostna tehnologija preizkusi v dejanskih pogojih delovanja. Preskusna napetost se spreminja v skladu z zahtevami Mednarodne elektrotehnične komisije (IEC), ki določa standarde na področju elektrotehnike. IEC določa preskusno napetost, ki jo je treba uporabiti za merjenje delnih razelektritev, da se zagotovi učinkovito preskušanje kakovosti izolacije. Napetost se postopoma povečuje, dokler se ne doseže dielektrična trdnost izolacije ali dokler ne pride do delnih razelektritev. Preskusna napetost je kritična točka, pri kateri se preizkuša trdnost izolacijske strukture.

S podjetjem Baumüller Services izvedite zanesljive meritve delnih razelektritev in zmanjšajte tveganje okvare svojih strojev.

Naše storitve za merjenje delnih razelektritev

Podjetje Baumüller Services vam ponuja celovit paket brezskrbnosti za večjo varnost vaših visokonapetostnih strojev. Naše storitve vključujejo vzdrževanje in popravilo na kraju samem ter poseben načrt za testiranje delne razelektritve in vzdrževanje s pomočjo diagnostične meritve brez spletne povezave in z njo. Naši strokovnjaki delajo z vrednostmi preskusne napetosti, ki jih določa IEC, kar vam zagotavlja najvišje standarde pri merjenju delnih razelektritev.

Meritev delnih razelektritev podjetja Baumüller Services: vaša dodana vrednost!

Kako je mogoče izmeriti stanje izolacije mojega srednjenapetostnega ali visokonapetostnega stroja?

  • Merjenje delne razelektritve brez spletne povezave - med mirovanjem
  • Merjenje delne razelektritve s spletno povezavo - med obratovanjem
  • Merjenje prstnih odtisov - med mirovanjem
  • PD-READY KIT (sestavljen iz veznih kondenzatorjev in priključne omarice) - za točkovno spremljanje s spletno povezavo
  • MONGEMO - neprekinjeno merjenje delnih razelektritev s spletno povezavo na do 4 kanalih s prenosom v živo (sestavljeno iz veznih kondenzatorjev, merilnega sistema DR in strežnika)

Meritev delnih razelektritev podjetja Baumüller Services: vaša dodana vrednost!

Prilagodljivost

S svojo ponudbo storitev za delne razelektritve zadovoljimo vaše individualne potrebe po diagnostičnih meritvah s spletno povezavo in brez nje.

Varnost

Izognite se nenačrtovanim izpadom z diagnostično meritvijo DR. Zmanjšajte tveganje izpada proizvodnje in se varno osredotočite na svojo osnovno dejavnost.

Natančnost

Zagotavljamo natančne rezultate meritev, ne glede na to, kateri diagnostični test izberete. Za popolno vsestransko zaščito priporočamo naš komplet PD Ready Kit.

Popolna podpora

Naša ekipa vam je na voljo 24 ur na dan. Naši diagnostični pregledi DR in korektivni ukrepi zagotavljajo zanesljivo delovanje in podaljšano življenjsko dobo stroja.

Globalna infrastruktura

Svoje storitve uspešno ponujamo že vrsto let. Ne glede na to, kje na svetu ste dejavni, vas z veseljem podpremo!
